激光焊接頭如何正確用"氣"
一、保護氣體的作用
在激光焊接頭焊接中，保護氣體會影響焊縫的形成，焊接質量，焊縫熔深和焊縫寬度。在大多數(shù)情況下，吹制保護氣體會對焊接產生積極影響，但也可能帶來不利影響。
積極影響
1）適當吹入保護氣體可有效保護焊池減少甚至氧化;
2）適當吹掃保護氣體可有效減少焊接過程中產生的飛濺;
3）適當吹掃保護氣體，可在焊池凝固時促進均勻擴散，使焊縫均勻美觀;
4）適當吹掃保護氣體，可有效降低金屬蒸汽羽流或等離子云對激光的屏蔽作用，提高激光的有效利用率。
5）適當吹掃保護氣體可有效降低焊縫孔隙率。
只要正確選擇氣體類型，氣體流速和吹氣模式，就可以獲得理想的效果。
不正確使用保護氣體也會對焊接產生不利影響
1）保護氣體吹入不正確可能導致焊接劣化：
（1）選擇錯誤的氣體類型可能會導致焊縫出現(xiàn)裂縫，并可能導致焊縫的機械性能下降;
（2）選擇錯誤的吹風流量可能導致更嚴重的焊接氧化（流量是否過大或過?。?，還可能導致焊池金屬嚴重外部干擾，導致焊縫坍塌或形成不均勻;
（3）選擇錯誤的吹制方法會導致焊縫達不到保護效果，即使基本上沒有保護效果，也會對焊縫形成產生負面影響;
2）吹氣保護氣體對焊縫熔深有一定影響，特別是焊接薄板時，會降低焊縫熔深。
二、保護氣體的類型
常用的激光焊接保護氣體主要包括N2，Ar和He。它們的物理和化學性質不同，因此它們對焊縫的影響也不同。
氮氣N2
N2的電離能中等，高于Ar且低于He。 N2的電離度一般在激光的作用下，可以減少等離子云的形成，提高激光的有效利用率。氮可以在一定溫度下與鋁合金和碳鋼反應生成氮化物，從而改善焊縫脆性，降低韌性并對焊縫的機械性能產生更大的不利影響。因此，不建議使用氮氣來保護鋁合金和碳鋼焊縫。氮與不銹鋼之間的化學反應產生的氮化物可以提高焊接接頭的強度和力學性能，因此在焊接不銹鋼時氮可以作為保護氣體。
氬氣Ar
Ar在激光作用下具有最低的電離能和高電離度，不利于控制等離子云的形成，對激光的有效利用率有一定的影響。然而，Ar活性非常低并且難以與普通金屬發(fā)生化學反應，并且Ar成本不高。此外，較高的Ar密度有利于焊池的下沉，可以更好地保護焊池，因此可以作為常規(guī)保護氣體使用。
氦氣He
He在激光作用下，它具有最高的電離能和低電離度，可以很好地控制等離子云的形成。激光可以很好地作用于金屬，活性很低，基本上不與金屬反應，金屬是一種良好的焊縫保護氣體。然而，他的成本太高而無法用于大規(guī)模生產。他通常用于科學研究或具有高附加值的產品。

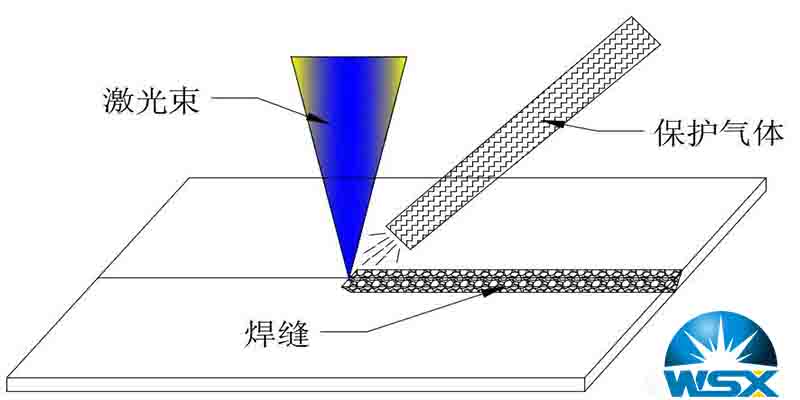

圖1 旁軸側吹保護氣體

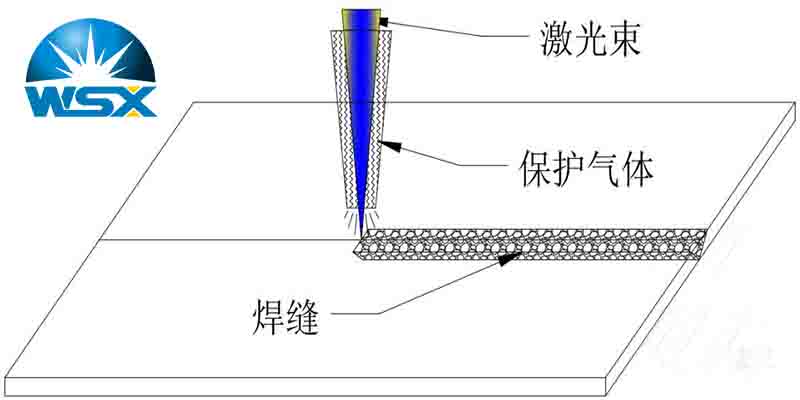

圖2 同軸保護氣體
三、吹保護氣體的方法
目前，主要有兩種吹氣保護方法：一種是并排吹氣保護氣體，如圖2所示。 2. 1;另一種是同軸保護氣體。在許多方面已經充分考慮了兩種吹制方法的具體選擇。通常，建議使用側吹保護氣體。首先，需要明確的是，所謂的焊接“氧化”只是一個常見的名稱。從理論上講，它指的是焊縫與空氣中有害成分之間的化學反應，導致焊接質量下降。通常，焊接金屬在一定溫度下與空氣中的氧，氮，氫等反應。防止焊接被“氧化”意味著減少或防止這種有害成分在高溫下接觸焊接金屬，這不僅是熔池金屬，而且是從焊接金屬熔化到焊接金屬的整個時間段。池金屬固化，溫度降至一定溫度以下。
例如，鈦合金焊接可以在溫度高于300℃時快速吸收氫氣，當溫度高于450℃時可以吸收氧氣，而當溫度高于600℃時可以吸收氮氣。因此，鈦合金焊后必須在凝固后得到有效保護，溫度必須降至300℃以下，否則會被“氧化”。從以上描述中，不難理解吹制保護氣體不僅需要在適當?shù)臅r間保護焊接熔池，而且還需要保護已焊接的新凝固區(qū)域。因此，圖1中所示的側吹保護氣體。 2.圖2所示的方法。通常采用圖1所示的方法，因為該方法的保護范圍比圖1所示的同軸保護方法的保護范圍寬。 1.2，特別是新凝固的焊接區(qū)域具有更好的保護效果。
在并行吹制工程應用中，并非所有產品都與保護氣體并排吹制。對于某些特定產品，只能使用同軸保護氣體。從產品結構和聯(lián)合形式中需要具體選擇。
1）直接焊接
如圖所示。 3.產品的焊縫形狀筆直。接頭可以是對接接頭，搭接接頭，圓角接頭或搭接接頭。側吹保護氣體方法如圖1所示。優(yōu)選使用1。 1表示此類產品。

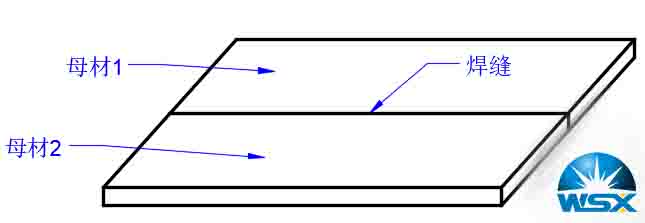

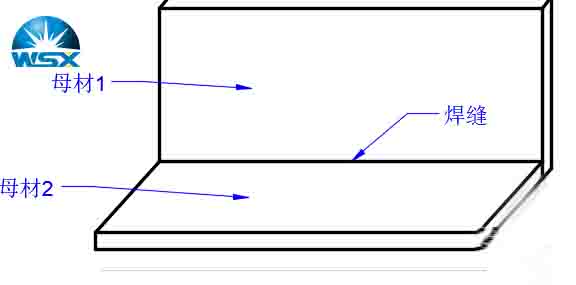

圖3 直線狀焊縫
2）平面閉式拉絲焊接
如圖所示。如圖所示。如圖4所示，產品的焊接形狀是平面圓周形狀，平面多邊形形狀，平面多段線性形狀等封閉圖案。接頭形式可以是對接接頭，搭接接頭，重疊焊接接頭等。所有這類產品最好采用圖1所示的同軸保護氣體模式。 1. 2。

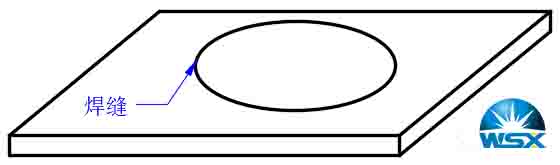

圖4 平面封閉圖形狀焊縫
保護氣體的選擇直接影響焊接生產的質量，效率和成本。然而，由于焊接材料的多樣性，焊接氣體的選擇在實際焊接過程中相對復雜。有必要綜合考慮焊接材料，光纖焊接頭焊接方法，焊接位置和所需的焊接效果。只有通過焊接試驗才能選擇更合適的焊接氣體，以獲得更好的焊接效果。
